Montagem e Fechamento de Arquivos

  • Acabamento de Furo, como indicar na arte?

  • O acabamento de furo está incluso em alguns produtos, podendo ser visualizado no campo “Acabamento Incluso”, mas caso não esteja citado como um acabamento incluso ao produto, o Furo de 3 mm ou 5 mm poderá ser adicionado, ficando então no campo “Acabamentos Opcionais. Também há a possibilidade de inserir um ou mais furos ao produtos adquirindo o acabamento de Corte Especial.

    Utilizaremos como modelo uma Tag 5 x 9 cm para demonstrar como o acabamento de furo deve ser indicado corretamente na arte arte gráfica.

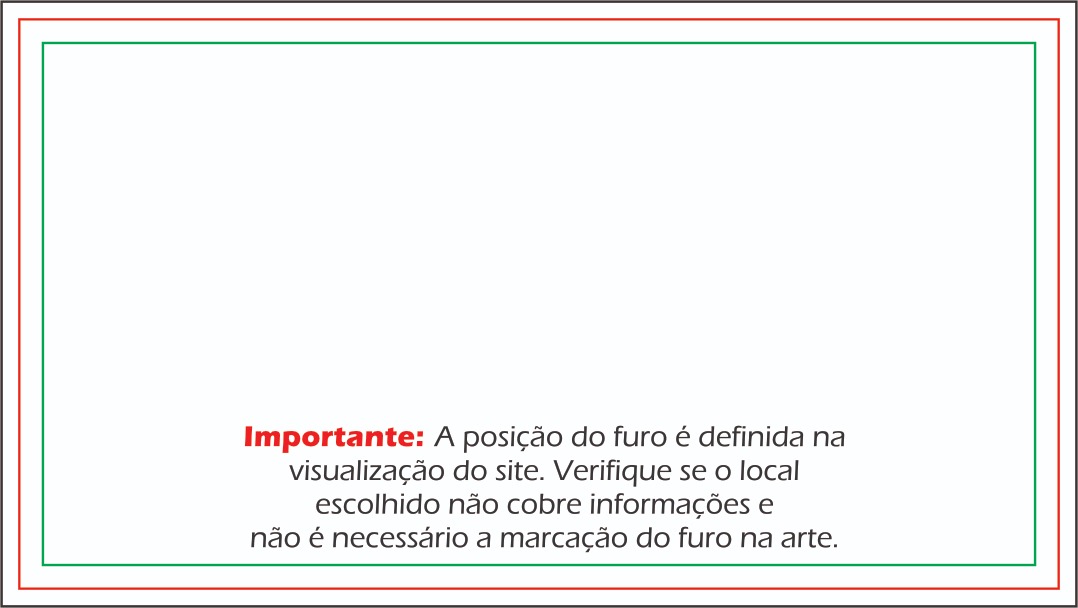

    Primeiramente baixe o gabarito do produto desejado e utilize para criar a arte gráfica do seu material.

    Tag-gabarito-inidicacao-de-furo-Atual-Card

    Note que no próprio arquivo você terá, além das indicações de margem de segurança, linha de corte e sangria, a orientação de como indicar o acabamento de furo no arquivo.



    Montagem das artes

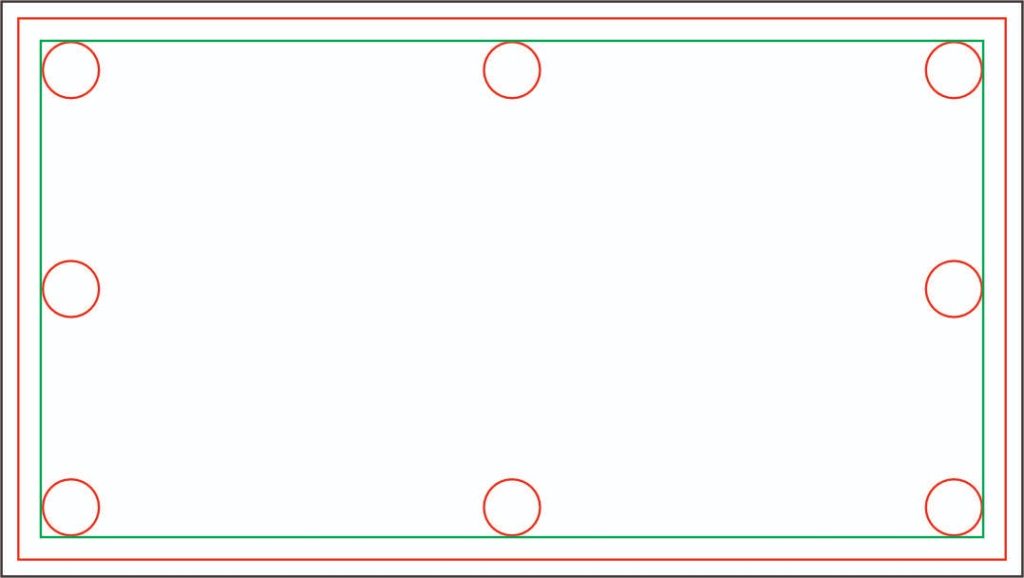

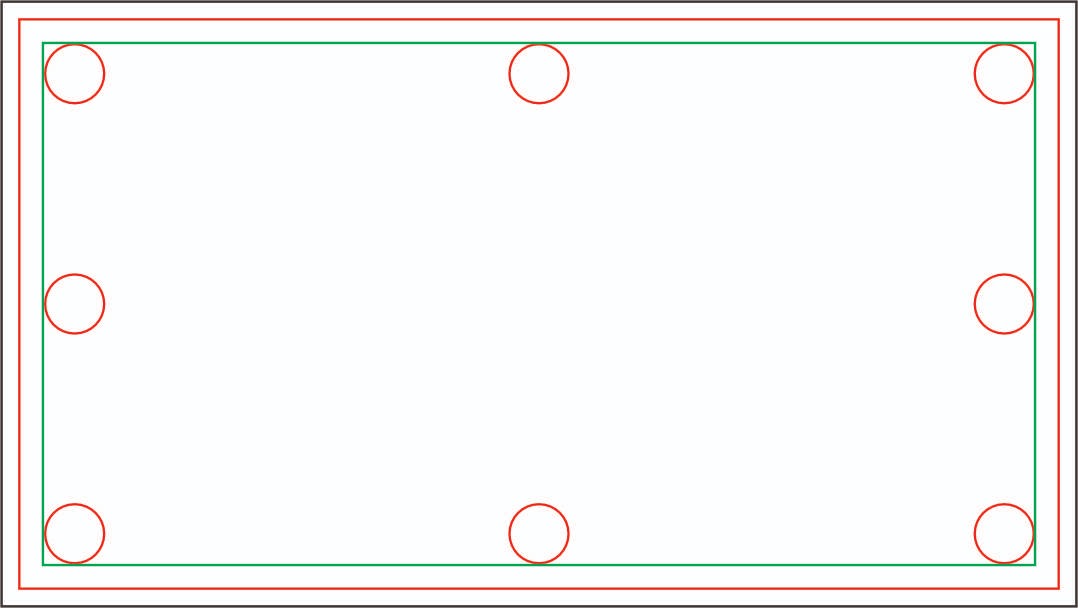

    Você pode colocar a marcação do furo em qualquer parte do material, desde que esteja dentro da margem de segurança.

    Atenção: ao realizar a aplicação do furo, este pode sofrer uma leve variação de deslocamento e de tamanho, sendo esta de até 2 mm. Para que nenhuma informação seja afetada caso haja alguma variação, orientamos que seja verificada (durante a criação da arte) a área do furo somada a possível variação.

    Exemplo: para verificar a indicação do furo com a margem de variação de 2 mm, selecione a elipse que indica o furo na sua arte gráfica e utilize a ferramenta de Contorno para criar um contorno externo de 2 mm (0,2 cm). Como no exemplo abaixo, em que o furo mede 3 mm.



    Tag-gabarito-indicacao-de-furo-contorno

    Marcação Verso

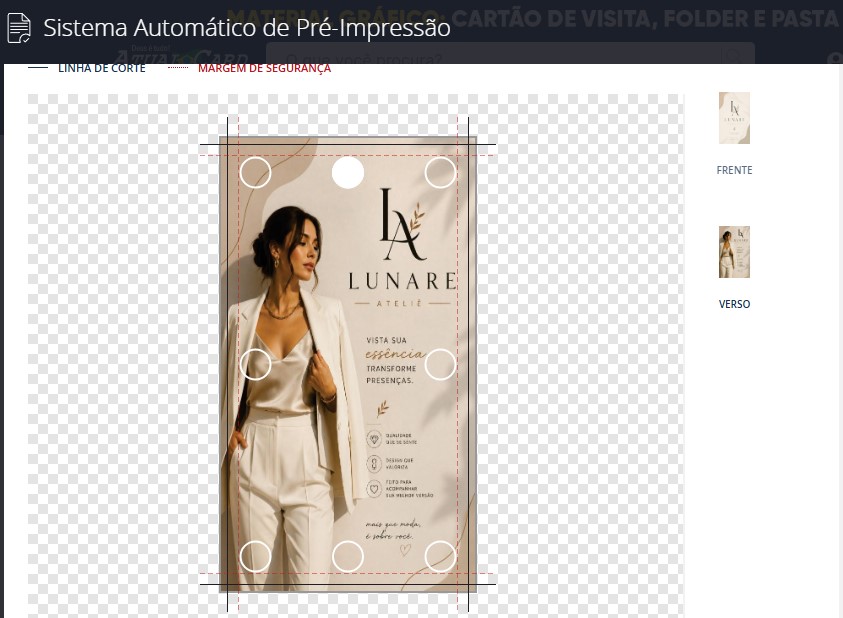

    Para fazer a marcação no verso é simples, devemos copiar (ctrl+c) a imagem da frente com a indicação e o contorno de verificação da variação de 2 mm e colar (ctrl+v) na aba do verso. Em seguida, selecione a opção “Espelhar horizontalmente”, que se encontra na parte superior da página.



    Tag-gabarito-indicacao-de-furo-contorno-verso



    Depois, basta deletar a arte da frente, deixando o furo.



    Tag-gabarito-indicacao-de-furo-contorno-verso-2

    Finalizando

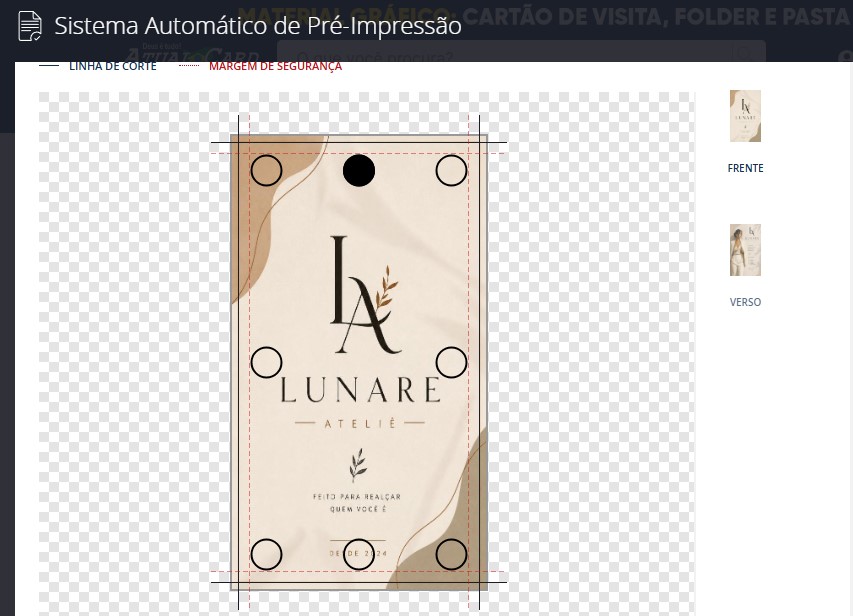

    Para finalizar nossa arte, não devemos enviar o furo com o tamanho final, pois com a variação a marcação poderá ficar visível. Então, por padrão, devemos mandar com o tamanho de 0,5 mm (0,05 cm) e com uma cor que chame a atenção, criando um contraste entre a marcação e a cor da arte.



    Tag-gabarito-inidicacao-de-furo-arte-frente

    Observações:

    Para especificar o tamanho do furo, devemos informar na parte de Observações no site, enquanto você estiver comprando e não dentro do arquivo.

    Lembre-se de retirar as indicações do gabarito (linhas de orientação) antes do envio das artes.



    Resultado Final com acabamento de Furo

    Acabamento-de-furo-tag-personalizada-resultado
